Bảng mã lỗi và cách sửa chữa điều hòa Panasonic

Bảng mã lỗi và cách xử lý Máy Lạnh Panasonic

A. Cách tìm ra lỗi điều hòa Panasonic bằng điều khiển
1 - Bảng Mã lỗi Điều hòa PANASONIC INVERTER
Bảng mã lỗi trên điều hòa Panasonic áp dụng cho các model Inverter 2007 (GKH), 2008 (HKH), 2009 (JKH), 2010 (KKH).

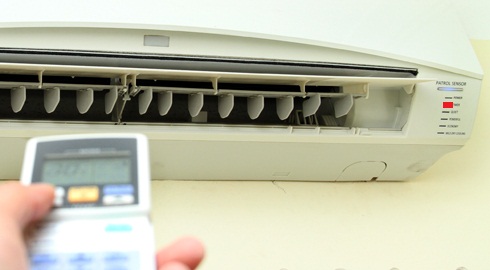

Khi điều hòa gặp trục trặc để biết được lỗi đang gặp phải bạn cần biết cách truy vấn mã lỗi máy lạnh trên remote:
1. Dùng que tăm nhấn giữ nút CHECK khoảng 5 giây, cho đến khi màn hình hiện dấu – -
2. Hướng remote control về máy lạnh bị lỗi, nhấn giữ nút TIMER, mỗi lần nhấn nút màn hình sẽ tuần tự hiện mã lỗi và đèn báo POWER trên máy lạnh sẽ chớp một lần để xác nhận tín hiệu.
3. Khi đèn báo POWER sáng và máy lạnh phát tiếng bíp liên tục trong 4 giây, mã lỗi đang xuất hiện trên màn hình là mã lỗi của máy lạnh đang gặp.
4. Chế độ truy vấn mã lỗi sẽ ngắt khi nhấn giữ nút CHECK trong 5 giây hoặc tự kết thúc sau 20 giây nếu không thực hiện thêm thao tác.
5. Tạm thời xóa lỗi trên máy lạnh bằng cách ngắn nguồn cung cấp hoặc nhấn AC RESET và cho máy lạnh hoạt động để kiểm tra lỗi có xuất hiện lại không.

B. Bảng mã lỗi chi tiết điều hòa panasonic
Mã lỗi: 00H – Không có bất thường phát hiện
Mã lỗi: 11H – Lỗi đường dữ liệu giữa dàn lạnh và dàn nóng.
Mã lỗi: 12H – Lỗi khác công suất giữa dàn nóng và dàn lạnh.
Mã lỗi: 14H – Lỗi cảm biến nhiệt độ phòng
Mã lỗi: 15H – Lỗi cảm biến nhiệt máy nén.
Mã lỗi: 16H – Dòng điện tải máy nén quá thấp.
Mã lỗi: 19H – Lỗi quạt khối trong nhà.
Mã lỗi: 23H – Lỗi cảm biến nhiệt độ giàn lạnh
Mã lỗi: 25H – Mạch e-ion lỗi
Mã lỗi: 27H – Lỗi cảm biến nhiệt độ ngoài trời.
Mã lỗi: 28H – Lỗi cảm biến nhiệt độ giàn nóng.
Mã lỗi: 30H – Lỗi cảm biến nhiệt độ ống ra của máy nén.
Mã lỗi: 33H – Lỗi kết nối khối trong và ngoài.
Mã lỗi: 38H – Lỗi khối trong và ngoài không đồng bộ.
Mã lỗi: 58H – Lỗi mạch PATROL
Mã lỗi: 59H – Lỗi mạch ECO PATROL
Mã lỗi: 97H – Lỗi quạt dàn nóng
Mã lỗi: 97H – Nhiệt độ dàn lạnh quá cao ( chế độ sưởi ấm)
Mã lỗi: 99H – Nhiệt độ giàn lạnh quá thấp. ( đóng băng )
Mã lỗi: 11F – Lỗi chuyển đổi chế độ làm lạnh / Sửi ấm
Mã lỗi: 90F – Lỗi trên mạch PFC ra máy nén.
Mã lỗi: 91F – Lỗi dòng tải máy nén quá thấp.
Mã lỗi: 93F – Lỗi tốc độ quay máy nén.
Mã lỗi: 95F – Nhiệt độ giàn nóng quá cao.
Mã lỗi: 96F – Quá nhiệt bộ transistor công suất máy nén (IPM)
Mã lỗi: 97F – Nhiệt độ máy nén quá cao.
Mã lỗi: 98F – Dòng tải máy nén quá cao.
Mã lỗi: 99F – Xung DC ra máy nén quá cao.
--------------------------------------------------------------------------------------------
1) Interface giữa 2 dàn Erro
- Test code erro 11h
- When Power on, cánh vẫy mở ra, Fan có quay, apter 1 phút then báo lỗi orrange led nhấp nháy.
     1a)  Opto TX  Data from Indoor to Outdoor Erro then điện áp dây đỏ so với dây trắng dao độngt ừ 45 đến 50VDC
     1b) Opto TX Data from Outdoor to Indoor Erro then dây data (red so với white) có gần 3VDC và không dao động.
     1c) Opto RX Data trên dàn nóng Erro thì đường Data vẫn có dao động 25 đến 30 VDC và vẫn lỗi sau 1 phút

2) Khi bật công tắc Power  trên Remote, Rơ le cấp điện cho dàn nóng đóng ngay, sau khoảng 10 giây thì dàn nóng chạy.

3) When Interface giữa 2 dàn good then line data có điện áp dao động từ 25 to 30VDC

4) Khi cắm điện nhưng không bật nguồn thì dàn ngoài không được cấp điện, rơle không đóng.

5) Đứt Room TH thì báo lỗi sau 5 giây, Room TH có 12K ở 30 độ C, áp 2 đầu có 2VDC.

6) Khi Room TH tăng trị số đến 100K thì điện áp 2 đầu của nó có 4,5V, máy chạy được 3 phút thì lốc ngắt, quạt nóng chạy thêm1 phút thì ngắt, quạt dàn lạnh vẫn chạy, máy không báo lỗi.

7) Đứt Indoor TH thì báo lỗi sau 5 giây, lỗi H23, ở 30 độ C Indoor TH có 14K, điện áp 2 đầu sensor là 1,8V lúc máy mới cắm điện.

8) Quạt lạnh không chạy thì máy báo lỗi sau 1 phút 15 giây, lỗi H19

9) Tháo Indoor TH ra khỏi dàn, giống Sensor lỗi trở kháng không thay đổi hoặc dàn không giảm nhiệt => Comperesor Run 7 phút thì stop, quạt lạnh vẫn chạy tiếp, máy không báo lỗi.

10) Opto truyền tín hiệu FB từ Motơ FAN về ECU lỗi thì quạt quay hết tốc độ lại nghỉ lại quay hết tốc độ lại nghỉ, lặp đi lặp lại sau 1 phút 15 giây thì máy báo lỗi , lỗi H19.

11) Opto điều khiển tốc độ chập thì quạt quay tốc độ tối đa, nếu opto đứt thì quạt không quay.

12) Sensor Compresor đứt, máy vẫn chạy không báo lỗi.

13) Sensor Outdoor TH có 3,8K ở 30 độ C và có 5,5K ở 24 độ C- khi đứt máy chạy sau 2 phút 20 giây thì báo lỗi (H28), quạt dàn nóng quay rồi tắt ngay, lốc không chạy.

14) Sensor theo dõi không khí trên dàn nóng có 12K ở 30 độ C và có 15K ở 24 độ C,  khi đứt máy có hiện tượng như đứt sensor outdoor th.

15) Khi Sensor theo dõi không khí dàn nóng tăng trị số đến 100K thì máy chạy nhưng quạt nóng không chạy, lốc không chạy, quạt lạnh trong nhà vẫn chạy.

16) Như phần 15 nhưng Sensor chỉ tăng trị số đến 30K thì máy vẫn chạy bình thường.

17) Sensor theo dõi nhiệt dàn nóng tăng thêm 30K thì máy vẫn chạy bình thường.

18) When Compresor run, đo điện áp hai đầu tụ lọc cấp cho IC công suất chỉ còn 200V nhưng AC đầu cầu đi ốt vẫn có 210V, khi lốc nghỉ điện áp này tăng lên đủ 300VDC.

19) When ECU outdoor not run, line data chỉ có 2,5V DC và không dao động, dàn lạnh quạt vẫn chạy,máy báo lỗi sau 1 phút, khi tắt điều khiển thì kêu 4 tiếng bíp, vẫn bật lại được.

20) Khi chạy dòng tiêu thụ ở dàn ngoài tăng dần từ 0,5A và tăng dần  đến 5A

21) Trở kháng trên mỗi cuộn dây của Compresor là 3,5 ôm và cân bằng.

22) Thạch anh dao động trên ECU dàn nóng bị chết thì như bệnh 19

23) Ngắt điện 200V cấp cho IC công suất Control Compresor then Hot Fan vẫn chạy, trên dàn lạnh vẫn chạy và sau 8 phút 30 giây mới báo lỗi , tắt đèn báo nguồn, bật điều khiển từ xa lại lên.

24) Đánh chập 1 tín hiệu control  IC Compresor xuống mass then Compresor not run nhưng quạt nóng chạy được 38 giây rồi tắt, dòng bên dàn nóng khoảng 0,23A.

25) Mất 5V cấp cho EEPROM thì ECU trên dàn nóng không chạy, máy sinh lỗi mất giao tiếp line Data có 2,5V and no dao động.

26) Hot Fan Not Run then máy chạy sau 2 phút 50 giây Compresor stop đến 5 phút 30 giây lại chạy tiếp, máy không báo lỗi.

27) Rút dây ra khỏi Comperesor then sau bật nguồn 7 giây là có điện ra lốc nhưng sau 20 second then stop, Hot Fan vẫn quay sau 50 second then stop, sau 3 phút 20 giây cả Hot Fan and Comperesor lại chạy ..
